概述

本產品廣泛應用于手機，MP3，MP4等數碼產品充電，5V的電源接入輸入端，喚醒MCU，從而進入充電模式，電量由充電IC將電量存儲在鋰電池中，當有負載插入時，當MCU會檢測到有負載接入，則進入放電模式，MCU打開升壓IC，把鋰電池的電壓升高到5V，對負載進行放電，MCU對放電電流進行偵測，當電流異常時，停止對負載放電，并且LED報警，等待負載拔出，則恢復正常；當負載充電充滿時，MCU停止對外放電，進入省電模式。

典型特征

專用充電可編程IC控制電池充電，其效率高；

充電無需MOSFET，檢測電阻器或隔離二級管；

充電電壓精度達到正負1%的4.2V預設充電電壓；

耗盡的電池預先充電處理，小電流充電可減少發熱；

待機電流小于15uA；

電源拔插自動喚醒；

負載拔插自動喚醒，無需人工喚醒；

轉換效率大于90%；

輸出電流可達到700mA;

LED典型狀態指示表（可根據客戶具體需求定制）

典型狀態（1）

充電：給隨心充充電時，會以跑馬燈的形式既時顯示電池容量；

充飽：隨心充充電充飽時，LED燈全部點亮；

放電：放電指示LED閃爍；

放電電流異常：全部LED閃爍；

典型狀態（2）

電池狀態顯示：4個LED顯示電池充飽的百分比：25%以下，25%-50%，50%-75%，75%-90%，90%以上；

25%以下，LED1閃爍，LED2-LED4不亮；

25%-50%，LED1亮，LED2閃爍，LED3-LED4不亮；

50%-75%，LED1，LED2亮，LED3閃爍，LED4不亮；

75%-90%，LED1，LED2，LED3亮，LED4閃爍；

90%以上，LED1，LED2，LED3，LED亮；

典型應用

 便攜式移動電源

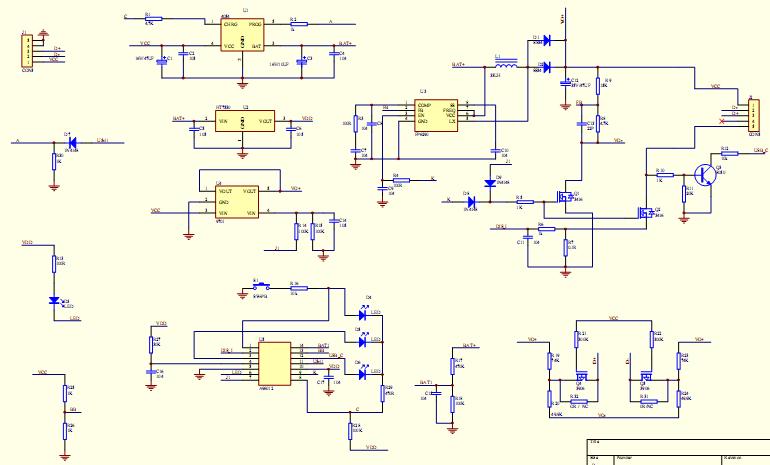

典型應用電路圖
