產品概述

ET84501是一款全集成同步升壓轉換器，帶有19mΩ功率開關和23mΩ整流開關。此器件可以為便攜式設備提供高效率小型電源解決方案。ET84501具有2.7V到12V的寬輸入電壓范圍可以支持由單節或多節電池供電的應用，包括鋰離子/鋰聚合物電池。ET84501具有輸出7A持續開關電流的能力，且能夠提供高達12.4V的輸出電壓。

ET84501 采用自適應恒定關斷時間峰值電流控制(ACOT)拓撲結構調節輸出電壓。在輕載條件下，ET84501以可提升效率的脈頻調制(PFM)模式工作，在中等到重負載條件下，ET84501以脈寬調制(PWM)模式工作。其中PWM模式下的開關頻率可以通過外部電阻在200kHz至2.2MHz之間調節。除了開關頻率可以外部調節之外，ET84501的峰值限流值一樣可以通過外部電阻值調節，最大峰值電流可達11.5A。ET84501還內置3ms軟啟動功能，并提供了13V 輸出過壓保護、逐周期過流保護和熱關斷保護等保護機制，能夠更好地保護整個系統。

ET84501采用緊湊的UQFN11(2.0mm x 2.5mm)封裝。

產品特性

• 輸入電壓范圍:2.7V to 12V

• 輸出電壓范圍:4.5V to 12.4V

• 效率高達90%

  (VIN=3.3V,VOUT=9V,IOUT=2A時)

• 高達11.5A的可編程峰值限流

• 可編程開關頻率:200kHZ to 2.2MHz

• 3ms的內置軟啟動時間

• 輕載下采用PFM運行模式

• 13V的內部輸出過壓保護

• FB電壓為1.212V

• 逐周期限流保護、過溫保護

• 封裝：UQFN11(2.0mm x 2.5mm)

管腳定義

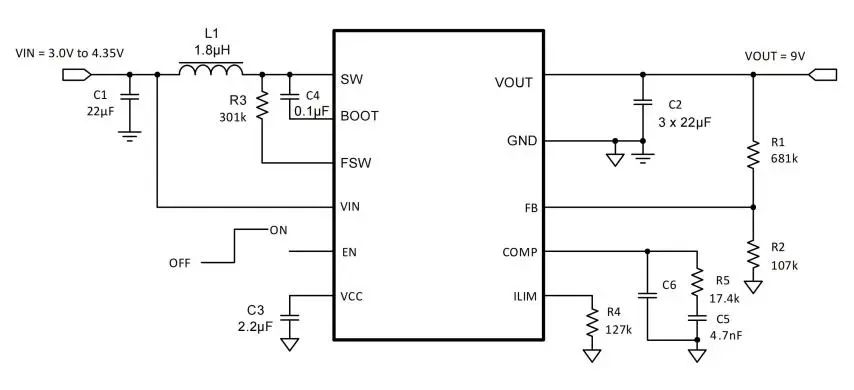

典型應用
