概述
HTC6232是一款充電電流2A，同步升壓的高集成2A 電池充電芯片，支持2節或3節串聯鋰電池充電。
支持QC快充輸入。
特點
・內置500kHz同步升壓的高效2A充電
・效率94% (VIN = 5V, VBAT = 8V, ICHG = 1A)
・輸入電壓支持4V~9.5V，容忍最高28V輸入
・雙節充電時支持均衡
・根據電池電壓，支持QC快充自動申請
・支持雙節或三節串聯充電，滿電電壓可設置：
8.1V/8.2V/8.3V/8.4V, 12.3V/12.4V/12.5V/12.6V
・充電電流可設置，最大2A
・支持自動調節充電電流以自適應適配器負載能力
・支持NTC保護
・LED腳支持充電狀態指示
・保護：
輸入過壓、輸入欠壓、輸出過流、輸出過 壓、輸出短路、充電超時、過溫保護等
・QFN4×4-24L封裝
應用
藍牙/ Wi-Fi音箱 ；便攜式音箱；POS打印機；安全攝像機；2節或三節串聯充電場合等。

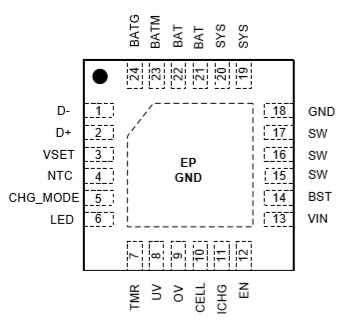

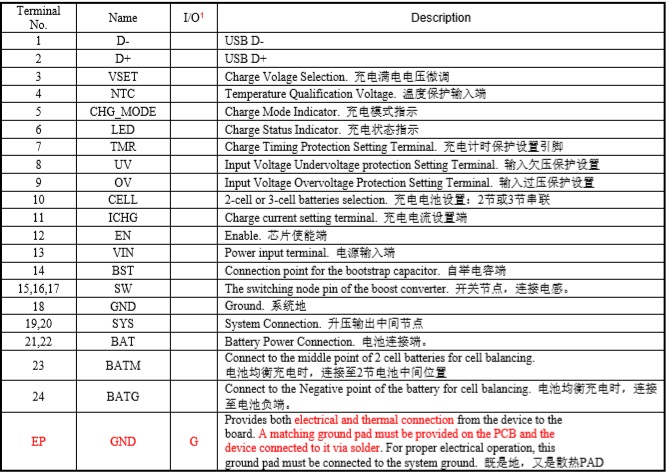

管腳排列及定義

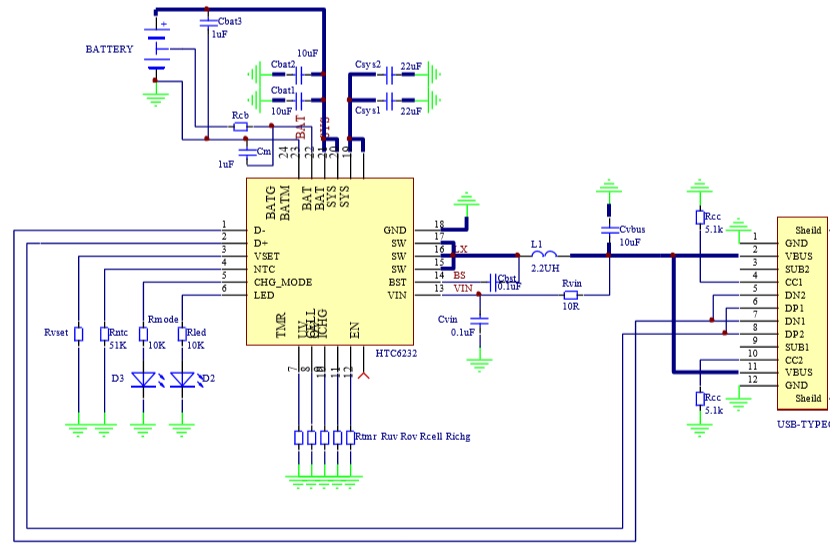

應用原理圖
