隨著人們對照明產品節能環保和耐用低價的要求逐步提高，在各種照明應用中，線性LED驅動器是優選的方案。LED線性恒流驅動器具有易于設計、結構簡單、體積小等特點，且能夠使LED以精確穩流電流來驅動，效率及穩定性較高。

惠海半導體推出的DC-DC降壓型線性恒流調光芯片H7303系列專為高調光性能、低成本的LED調光需求設計。下文為該系列芯片的一個簡單介紹，更多的應用資料及產品規格書請到惠海半導體官網。

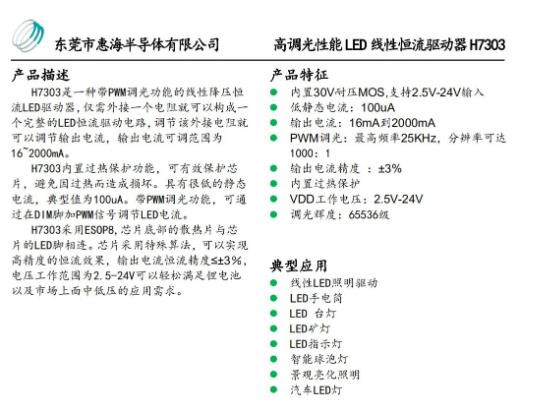

H7303 是惠海半導體推出的一種帶 PWM 調光功能的線性降壓恒流 LED 驅動器。以下是其詳細介紹：

基本特性：

輸入電壓范圍：支持 2.5V-24V 寬輸入范圍，內置 30V 耐壓 MOS 管，能確保短時過壓場景下的安全運行。
輸出電流：輸出電流可調范圍為 16mA-2000mA，僅需外接一個電阻就可以構成完整的 LED 恒流驅動電路，通過調節該電阻可調節輸出電流。

靜態電流：具有很低的靜態電流，典型值為 100μA，可降低功耗。

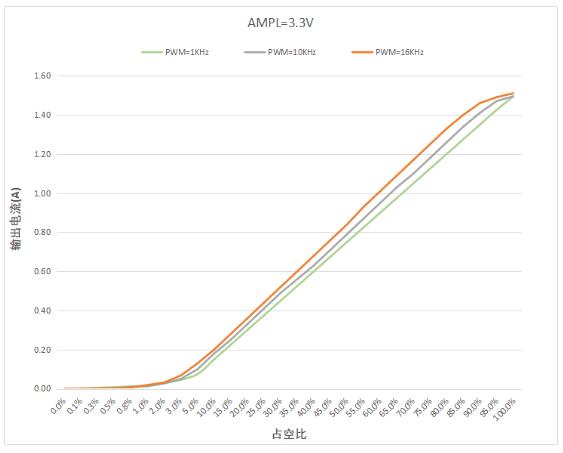

調光功能：支持 PWM 調光，可通過在 DIM 腳加 PWM 信號調節 LED 電流，最高頻率 25KHz，分辨率可達 1000:1。也可通過設置 RSET 電阻值實現一定范圍的調光。

恒流精度：芯片采用特殊算法，輸出電流恒流精度≤±4%，能實現高精度的恒流效果。

封裝與散熱：采用 ESOP8 封裝，芯片底部的散熱片與芯片的 SW 腳相連，可降低熱阻，支持長時間滿負荷運行，配合鋁基板能進一步增強散熱，確保高溫環境下的穩定性。

保護功能：內置過熱保護功能，可有效保護芯片，避免因過熱而造成損壞。

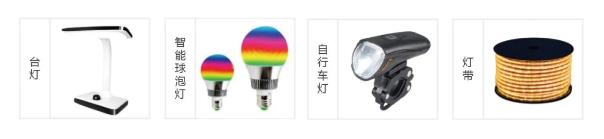

應用領域：除車燈驅動外，還可用于臺燈、礦燈、LED 手電筒、軟燈條驅動等領域。

工業級靜電防護等級

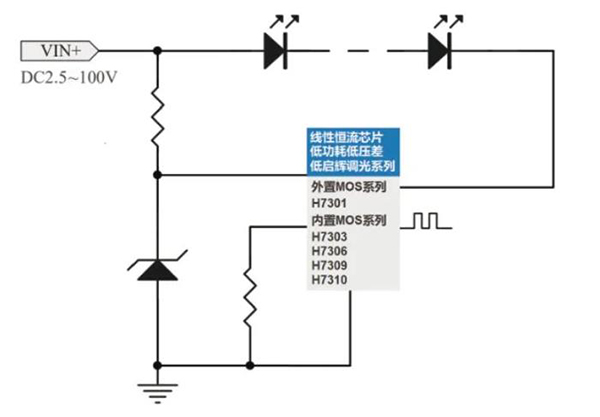

寬電壓輸入2.5-100V

恒流精度好，±3%以內

支持高壓電源PWM調光應用

65536級輝度，無頻閃調光

線性恒流方案簡介，外置元件少

低亮度調光無抖動，調光平滑無階梯感

芯片內置溫度保護，觸發溫度保護掉電流
