| 概要
CS8755E是-款2X250W立體聲D類音頻功率放大器，這款器件在頂層設計了散熱焊盤，焊盤上連接散熱器后可以達到輸出2x2500W的連續功率.在42V的電源電壓下可以驅動低至3Ω的負載，單聲道可輸出310W連續功率。
CS8755E具備先進的EMI抑制技術，它采用表面貼裝技術，只需少量的外圍器件，便使系統具備高質量的音頻輸出功率。
CS8755E內置了過流保護,短路保護和過熱保護,有效的保護芯片在異常的工作條件下不被損壞。
CS8755E最高可達92%以上的效率，55V以上的耐壓設計為芯片提供了超高的可靠性，可以有限的降低生產過程中的不良比例。
CS8755E提供了特殊的EFB40封裝形式供客戶選擇，合適的封裝尺寸為客戶安裝散熱器件提供了最大的方便，其額定的工作溫度范圍為-40℃至85℃。
采用EFB-40封裝。
|
描述
輸出功率（THD+N=10%）
VDD = 24V@RL = 4Ω 2x80W
VDD = 36V@RL = 4Ω 2x170W
VDD = 42V@RL = 4Ω 2x250W
輸出功率（PBTL模式，THD+N=10%）
VDD = 36V@RL = 4Ω 175W
VDD = 42V@RL = 3Ω 310W
● 單電源供電，寬電源電壓范圍：8V-42V
●高可靠性設計：55V耐壓設計
●效率92% @PVCC=15V RL=8Ω PO=2x20W
●四段增益模式可選，靜音功能控制
● 從模式，輸出過流保護電路可選
●過流保護后有自恢復以及自鎖模式可選
●多重開關頻率可選
●輸出管腳方便布線布局
●自舉電容補電模式可選
●良好的失真和防噗聲功能
●差分輸入
●增強型封裝設計：頂層散熱焊盤的特殊設計
應用
車載音頻、有源揚聲器及低音炮、微型Combo系統。

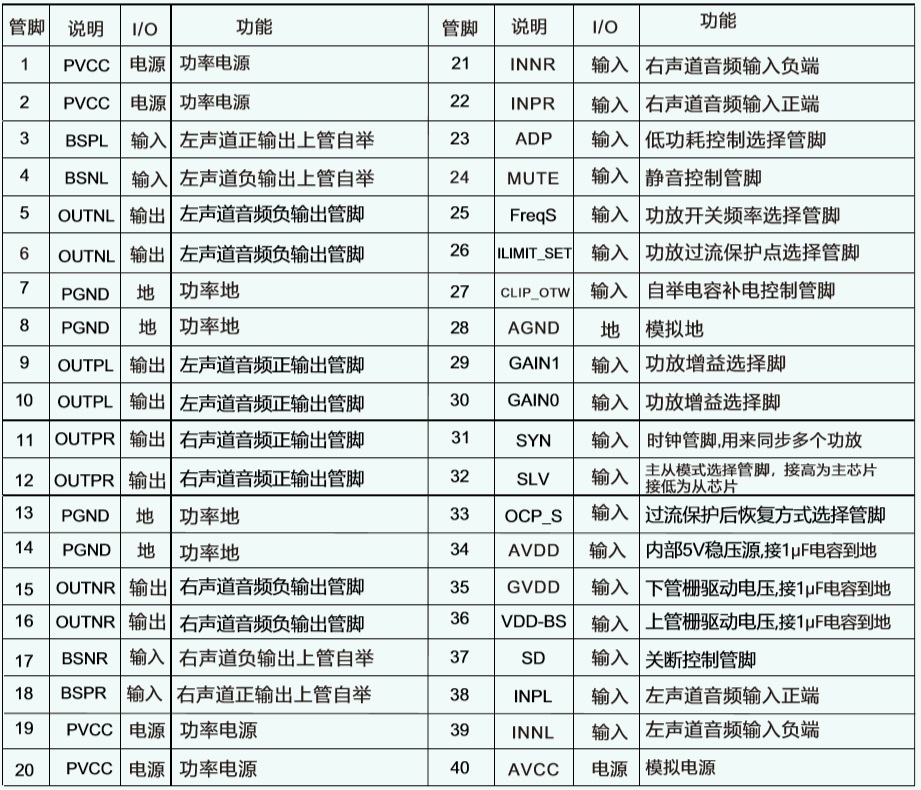

管腳排列以及定義

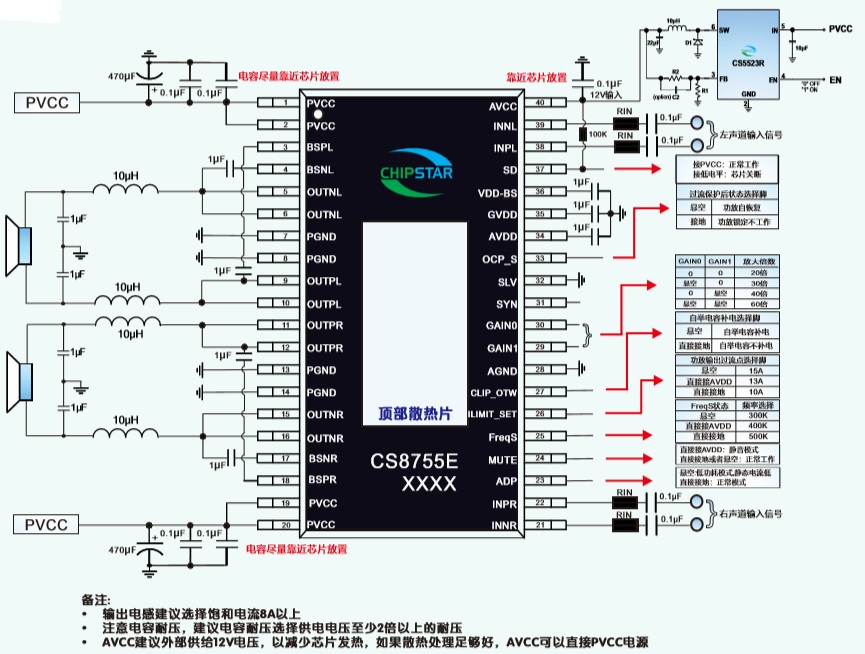

典型應用圖
