| HTA6861 通用型升級4.4W防破音超低功耗單聲道D類音頻功率放大器 |
|
|
| 文章來源:永阜康科技 更新時間:2026/3/17 10:27:00 |
在線咨詢: |
| |
|
HTA6861是一款低EMI單聲道輸出D類音頻功率放大器。其在6V供電時可提供最大4.4W的輸出功率;在3.7V供電時可提供最大1.5W的輸出功率。
HTA6861具有超低靜態電流,0.9mA@3.7V;具有超低噪聲,80uV@26dB。
HTA6861還具有防破音、擴頻等功能。
HTA6861內置27dBV最大增益。該產品提供DFN2X2-8L和MSOP8封裝。
應用
OWS耳機或其他耳機設備、智能手表、智能手環、智能眼鏡、智能玩具、音箱等。
-
電源供電:VDD = 2.5-6V
-
低靜態電流:0.9mA @ VDD=3.7V(ACF OFF)
-
低輸出噪聲:80uV @ 26dB
-
低pop聲, DC失調 < 2mV
-
輸出功率
1.5W (VDD=3.7V, RL=4Ω, THD+N=10%)
4.4W (VDD=6.0V, RL=4Ω, THD+N=10%)
-
THD+N = 0.03% (Po=1W, RL=4Ω, VDD = 3.7V)
-
最大增益:27dBV
-
防破音功能 (ACF)
-
過流保護及自動恢復功能
-
過熱保護功能
-
欠壓異常保護功能
-
DFN2x2-8L, MSOP8封裝

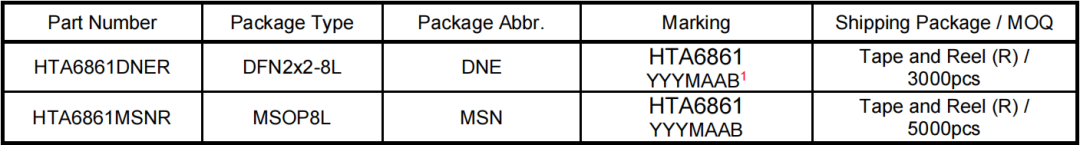

Part Number

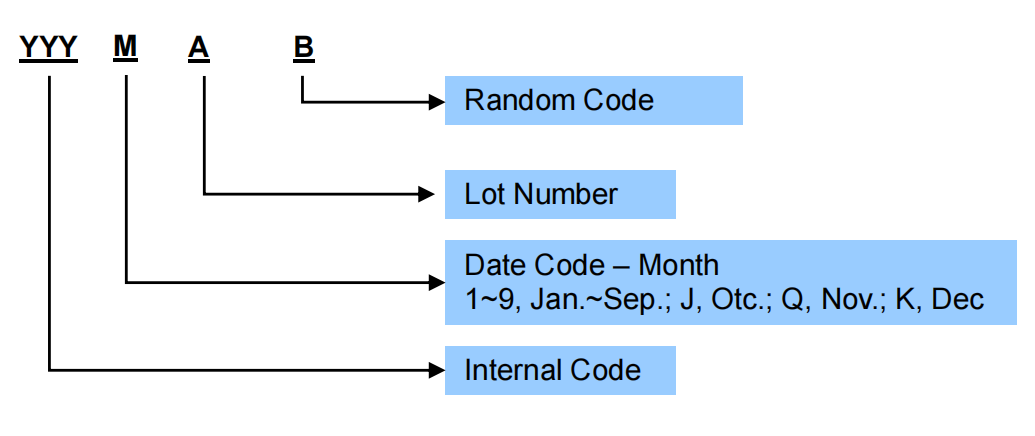

Production Tracking Code

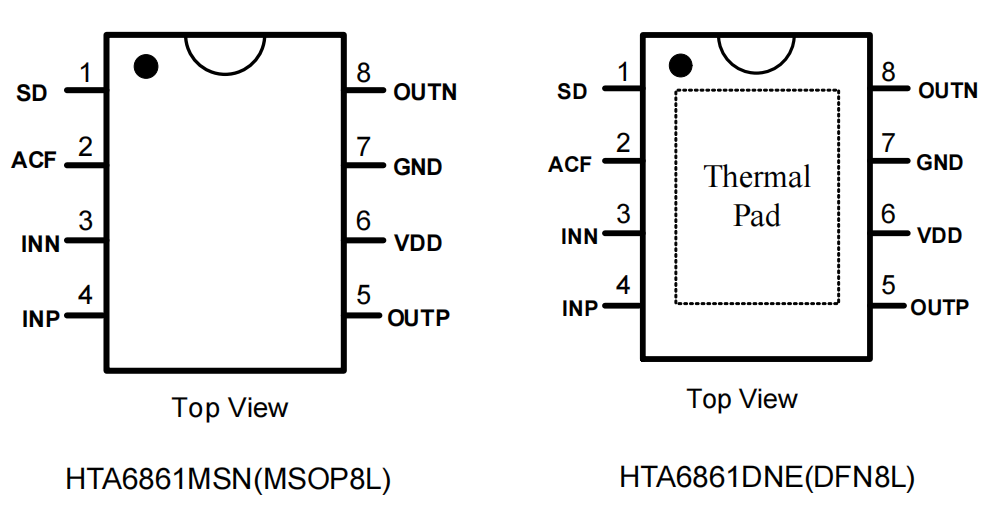

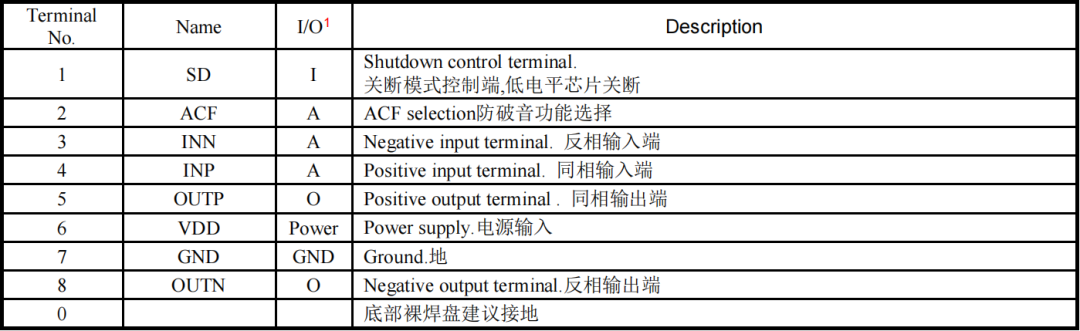

引腳圖

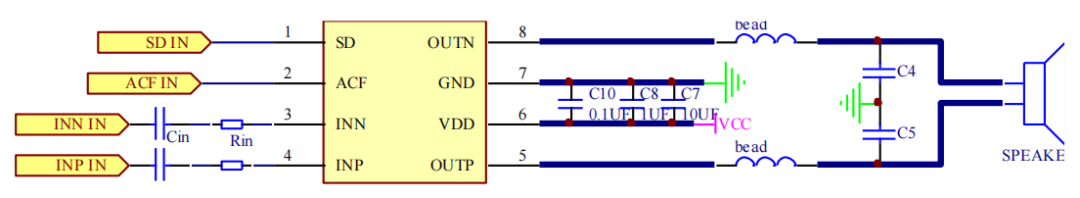

原理圖
|
| |
|
|
|
|
|
| |
| |
| |
 |
