概述

HTA6861是一款低EMI單聲道輸出D類音頻功率放大器。其在6V供電時可提供最大4.4W的輸出功率; 在3.7V 供電時可提供最大1.5W的輸出功率。

HTA6861具有超低靜態電流，0.9mA@3.7v；具有超低噪聲，80uv@26db。

HTA6861還具有防破音、擴頻等功能。

HTA6861內置27dBV最大增益。

該產品提供DFN2X2-8L和MSOP8封裝。

特性

・電源供電：VDD 2.5-6V;

・低靜態電流：0.9mA @ VDD = 3.7V(ACF OFF)

・低輸出噪聲：80uV @ 26dB

・低pop聲, DC失調<2mV

・輸出功率

1.5W (VDD=3.7V, RL=4Ω, THD+N=10%)

4.4W (VDD=6.0V, RL=4Ω, THD+N=10%)

・THD+N= 0.03% (Po=1W, RL=4Ω, VDD = 3.7V)

・最大增益：27dBV

・防破音功能ACF

・過流保護及自動恢復功能, 過熱保護功能, 欠壓異 常保護功能

・DFN2×2-8L,MSOP8封裝

應用

OWS耳機或其他耳機設備、智能手表、智能手環、智能眼鏡、智能玩具、音箱等。

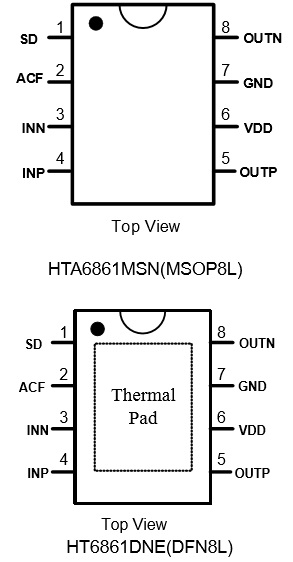

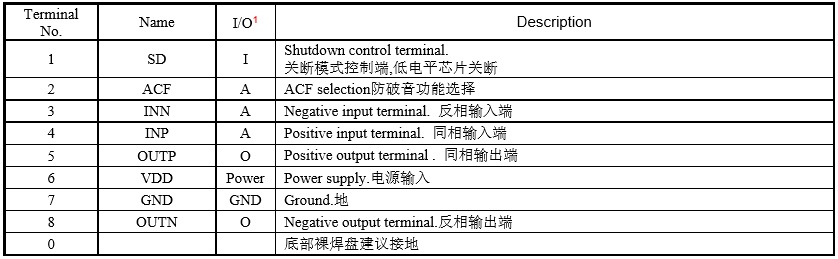

管腳排列以及定義

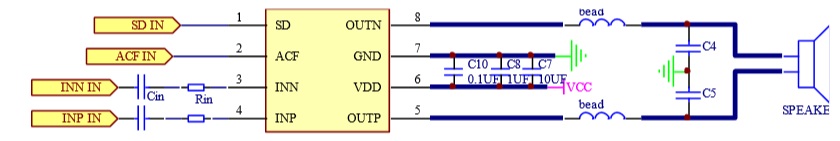

應用原理圖
