描述
LGS55183是一款高度集成的同步升壓充電器，適用于三節串聯的鋰離子電池（散熱良好，9V輸入下可達到 2A）。對于不同的便攜式應用，可以使用外部電阻器對充電電流進行編程。
LGS55183具有短路（SC）、涓流（TC）、恒流（CC） 和恒壓（CV）四種充電過程：短路充電（SC）可對0V 的電池充電；涓流充電(TC)可涓流充電恢復完全放電的 電池；恒流充電（CC）可快速的對電池充滿；恒壓充電 （CV）可確保安全的充滿電池。
LGS55183充電截止電壓可通過外置電阻調整，充電電 流也可通過外部電阻進行設置。當充電電流降至設定值 的1/10時，LGS55183將自動結束充電過程，持續檢 測電池電壓，下降到一定閾值時自動再充電。當輸入電壓（USB源或AC適配器）拿掉后，電池端漏電在25uA。
LGS55183集成充電和充滿提示，以及異常指示。 保護功能包括輸入過壓保護 (OVP)、電池OVP、電池 短路保護、熱關斷、電池溫度監控器、可配置的定時器， 以防止對沒電的電池進行長時間充電。
特性
■ 高達2A的可調充電電流（受實際散熱和輸入功率 限制）
■ 支持12.6V、12.9V、13.05V、13.2V的充滿電壓
■ 高達28V的輸入耐壓保護
■ 高達28V的電池端耐壓保護
■ 寬輸入工作電壓范圍：3.0V~9.5V
■ 峰值效率可達96%、重載效率高達90%
■ 外部關斷EN功能
■ 支持最大110℃/130℃（需定制）充電電流熱調節
■ 完整的充電狀態指示,單雙燈選擇
■ 超低熱阻的ESSOP10封裝（θJC=3.9℃/W）
■ 可編程的自適應輸入限流，通過輸入電壓限制實現 最大功率跟蹤，適用于各類適配器
■ 電池電量不足時提供指示和控制后級負載關閉
■ 輸入端保護功能：輸入欠壓鎖定、輸入過壓保護
■ 電池端保護功能：充電超時保護、短路保護、過壓 保護
■ 160℃的過溫保護
■ 支持集成NTC電阻的電池包充電熱插拔
應用
移動電源、手機、MP3播放器、MP4播放器、PSP游戲機、NDS游戲機、智能門鎖等

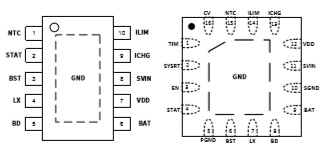

引腳排列

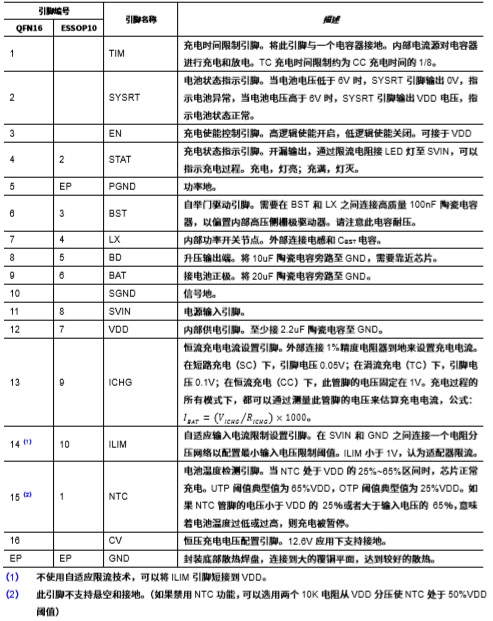

引腳功能描述
典型應用圖
圖1. LGS55183 QFN版本典型應用 1A充電（適應4.5V USB；電池充電溫度為0℃~60℃；）

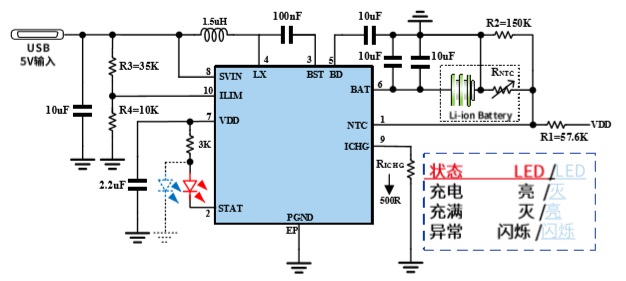

圖2.LGS55183 ESSOP10版本 2A充電（適應4.5V USB；電池充電溫度為0℃~60℃）
NOTE：
■ 升壓輸出引腳BD。10μF穩壓陶瓷電容需盡量靠近芯片，并且從BD到GND的回路盡量短，此電容優先級最高，可參考PCB布局舉例。
■ NTC電阻一般位于電池內部，為方便展示，虛線框內為電池包。NTC典型應用中需使用B值為4250K的100K阻值的NTC電阻與R2(150K)電 阻器并聯再與R1(57.6K)電阻器串聯接于VDD引腳，這種搭配可保證電池在0℃~60℃區間正常充電。如使用其他搭配，請參照第13頁NTC功 能解釋中的給出的各溫度閾值區間的NTC電壓進行設計或可咨詢我司FAE。
■ 對底部ePad GND引腳，應使用較大覆銅區域連接到PCB地平面，這有助于最大限度的減小PCB傳導損耗和熱應力，防止因芯片溫度過高導致 的充電電流下降。
■ LED指示燈使用時需接限流電阻到VDD，推薦3K。如需使用雙燈方案，必須按照圖中LED燈顏色配置，請購買對應顏色LED燈進行實驗，充 電時紅燈亮，藍燈滅；充滿時藍燈亮，紅燈滅；異常時紅燈藍燈交替閃爍。
