概述
M13023是一款高度集成、超低功耗的少管腳電子煙ASIC，休眠時待機功耗低于5μA。芯片內部集成了鋰電充電管理、咪頭檢測、LED 直接驅動、電熱絲開關MOS、12-bit ADC等功能模塊，支持最高10W的恒功率輸出和恒壓輸出，支持±1℃的溫度檢測精度。內置的鋰電充電管理模塊，支持涓流充電、恒流充電和恒壓充電。利用M13023，外部僅需咪頭和1個發光管，即可組成電子煙的控制方案。

特點
■ 待機功耗＜5μA
■ 寬電壓充電：4.5V~5.5V
■ 充電電流最大 700mA（可定制）
■ 支持涓流、恒流、恒壓充電，確保電池安全
■ 支持恒功率輸出（精度±0.15W）和恒壓輸出

■ 支持最高 10W 的恒輸出功率（可定制）

■ 電熱絲過流保護阻值：0.56Ω~1.8Ω（可定制）

■ 支持高精度溫度控制，溫度精度＜1℃
■ 支持充電喚醒、咪頭喚醒

■ 支持 LED 直接驅動，無需外部驅動電路

■ 工作模式：充電模式、工作模式、休眠模式

封裝形式

■ DFN2×3-8L（2.0×3.0mm，0.5mm pitch）

高度集成

■ 內置低導通電阻的開關 MOS

■ 內置咪頭檢測電路，外接咪頭即可檢測
■ 集成 12-bit ADC，采樣電壓、電流、溫度
■ 集成電流鏡，無需外部電阻即可實現電流采樣

安全保護機制
■ 電熱絲短路保護
■ 鋰電池的欠壓保護、過流保護、過溫保護

管腳配置圖

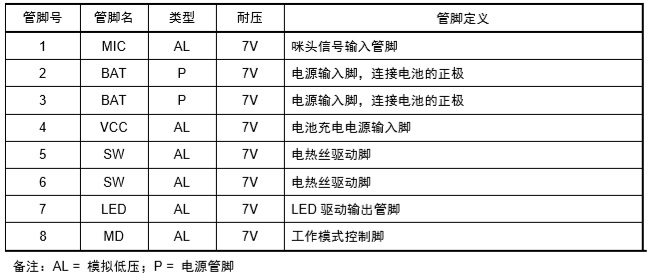

管腳定義

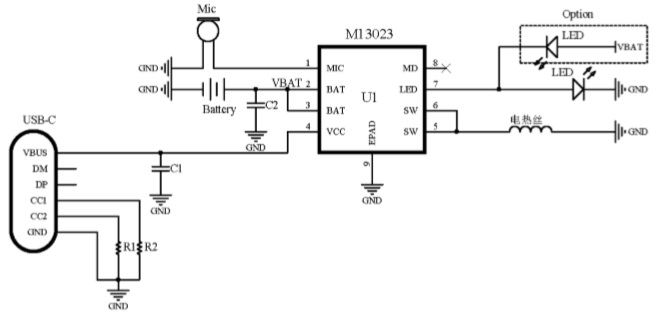

典型應用原理圖
