當前位置：首頁->產品展示->功放IC->HT97226(無POP聲、免輸出電容160mW立體聲G類耳放IC） |
|
|
| 產品名稱： |
HT97226(無POP聲、免輸出電容160mW立體聲G類耳放IC） |
| 封裝形式： |
QFN-16 |
| 兼容型號： |
MAX97220/SGM4917/HT97220/HT97180 |
| 產品功能： |
輸出功率: 80mW (fIN = 1kHz, VDD=3.6V, RL=32Ω,
THD+N=1%) ;
160mW (PVDD = 5V, fIN = 1kHz, RL=32Ω,
THD+N=0.1%) |
產品規格書下載： |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
HT97226是一款差分輸入/單端輸入、可直接輸出驅動的耳機放大器。 5V供電時，器件可為32ohm耳機提供180mW的功率。器件可通過外部電阻調節增益。器件在音頻范圍內具有卓越的THD+N表現。
器件內部集成電荷泵產生負電壓，器件輸出級由輸入正電壓和該負電壓驅動，使得輸出偏置在零電位，省去了大尺寸、容易引入失真的輸出耦合電容。
器件使能開關時，沒有咔嗒/噼噗聲。
器件封裝為3mm x 3mm, 16-pin QFN-PP，能在-40°C至 +85°C溫度范圍內工作。
特性
・輸出無需隔直流電容
・卓越的低音效果
・無咔嗒/噼噗聲, ±50uV (typical) Vos
・低THD+N: 最低0.002%
・低噪聲, VN: 8.5μV
・支持單端輸入和全差分輸入
・2.5V至6V較寬的電源工作范圍
・輸出功率:
80mW (fIN = 1kHz, VDD=3.6V, RL=32Ω, THD+N=1%)
160mW (PVDD = 5V, fIN = 1kHz, RL=32Ω, THD+N=0.1%)
・無鉛封裝, QFN16L 3mm*3mm
應用
・耳機 ・多媒體音頻接口 ・機頂盒 ・藍光/DVD播放器 ・LCD電視 ・音頻消費電子產品等

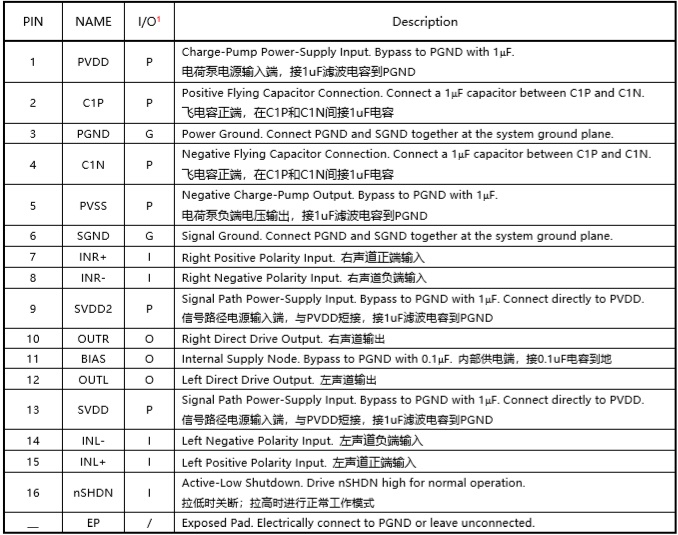

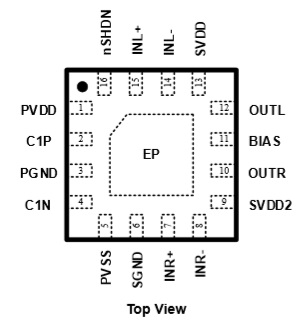

管腳排列及定義
應用原理圖
|
|
| |
|
|
| |
| |
|
您可能對以下產品感興趣 |
|
|
|
| 產品型號 |
功能介紹 |
封裝形式 |
工作電壓 |
備注 |
兼容型號 |
| IU8202 |
PVDD=3.6V: PO=200mW/RL=16Ω; PO=180mW/RL=32Ω |
DFN-8(1.6*1.6) |
2.5V-5.5V |
差分輸入、支持大動態信號輸出、超低靜態功耗5μVRMS超低底噪, 400mW單聲道高性能音頻驅動芯片 |
|
| HT97226 |
輸出功率: 80mW (fIN = 1kHz, VDD=3.6V, RL=32Ω,
THD+N=1%) ;
160mW (PVDD = 5V, fIN = 1kHz, RL=32Ω,
THD+N=0.1%) |
QFN-16 |
2.5V-6V |
160mW免輸出耦合電容的立體聲耳機放大器 |
MAX97220/SGM4917/HT97220/HT97180 |
| HT4822 |
2*80mW (PVDD=3.6V, RL=32Ω, THD+N=1%) |
QFN-16 |
2.5V-6.0V |
80mW免輸出電容立體聲耳機放大器 |
HT4832/PAM8908/TPA6132A2 |
| HT97180 |
2X125mW/4.2V/32Ω |
QFN-16 |
1.65V-4.8V |
1.6V超低工作電壓、無POP聲、免電容差分輸入125mW立體聲G類耳機放大IC |
SGM4917/MAX97220 |
| HT97230 |
2X125mW/5.0V/32Ω |
QFN-24 |
2.5V-5.5V |
帶3D環繞音效、低音增強的免電容高保真G類耳機IC |
|
| HT97220 |
2X125mW/5.0V/32Ω |
QFN-16 |
2.5V-5.5V |
免電容高保真差分輸入125mW立體聲G類耳機放大IC,管腳兼容MAX97220/MAX9722/LM4817/SGM4917 |
MAX97220/MAX9722/LM4917/SGM4917 |
|
| |
|
| |
|
|
|
| |
