IU5528D是一款超微小型,超低功耗,高效率,升降壓一體DC-DC調整器.適用于雙節,三節干電池或者單節鋰電池的應用場景.可以有效的延長電池的使用時間.

IU5528D由電流模PWM控制環路，誤差放大器，比較器和功率開關等模塊組成。該芯片可在較寬負載范圍內高效穩定的工作.IU5528D的輸入電壓為1.8V至5.0V提供可調輸出電壓為(1.2V至5V) .在輸出電壓為3.3V的情況下, 輸入從3.0V到5.0V,它能提供最大2.6A的負載電流. IU5528D可以通過調整兩個外加電阻來設定輸出電壓.

U5528D提供了纖小的DFN3X3_10L封裝形式可供客戶選擇,其額定的工作溫度范圍為-20℃至85℃.

描述

高效率：最大效率可達到95%

電流輸出能力：

 4.2V→3.3V ：2.6A       3.7V→3.3V：2.6A

 3.0V→3.3V ：1.7A       2.5V→3.3V：1.3A

 1.8V→3.3V ：0.7A

低功耗:靜態電流：8μA

關斷電流：<0.1μA

輸入電壓范圍：1.8~5V

可調輸出電壓范圍：1.2~5V

開關頻率:1MHz Ÿ 基準電壓：0.6V Ÿ 軟 啟 動

低壓操作，可達100%占空比

PWM/PFM自動切換占空比自動可調以保持很大負載范圍內的高效率，低紋波

應用

電池產品、4G/5G模塊、AIOT、POS系統

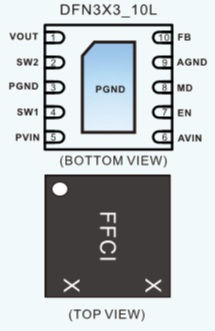

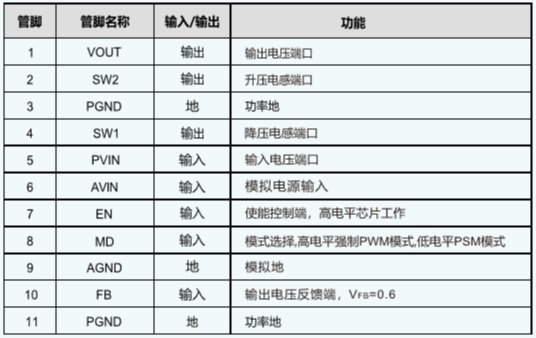

引腳排列以及定義

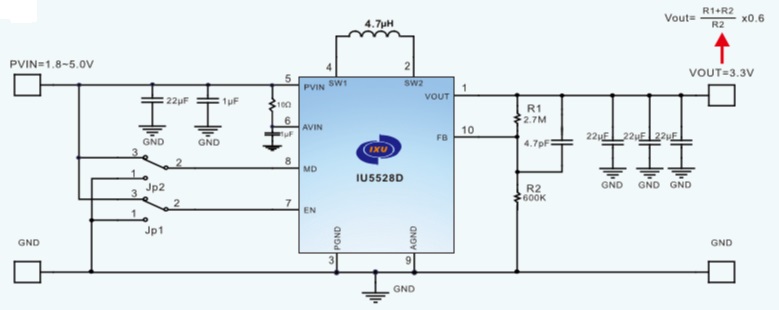

典型應用圖
