概述

HTN865B是一款高功率異步升壓轉換器，集成8mΩ功率開關管，為便攜式系統提供高效的小尺寸解決方案。

HTN865B具有2.8V至36V寬輸入電壓范圍，可為不同應用的不同供電方式提供支持。該器件具備20A開關電流能力，并且能夠提供高達36V的輸出電壓。

HTN865B還支持可編程的軟啟動，以及可調節的開關峰值電流限制。

HTN865B通過RT管腳外接電阻調整開關頻率， 開關頻率范圍為100KHz-1000KHz。

HTN865B采用峰值電流模式控制和外置補償網絡，更簡單更靈活的使系統穩定。

HTN865B通過EN可以控制開啟和關斷。

特點

 ・寬輸入電源范圍2.8V-36V, 輸出電壓范圍：最高 36V

・內置40V 8mΩ功率NMOS

・開關頻率可調100K-1MHz

・開關MOS過流閾值可調，最高20A

・欠壓保護和過熱關斷保護

・無鉛封裝，ETSSOP20

應用

藍牙/ Wi-Fi音箱、充電 、移動電源、電子煙、大功率應急電源

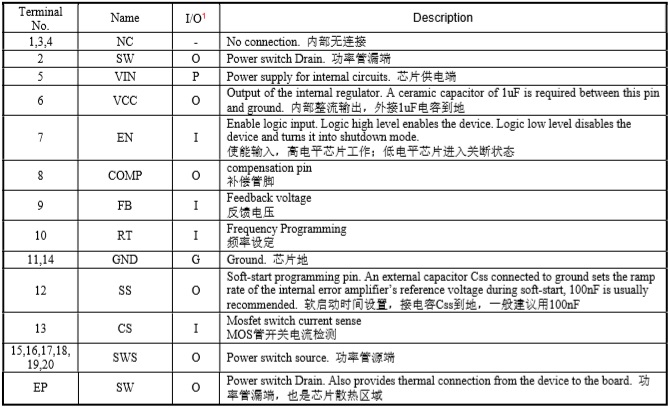

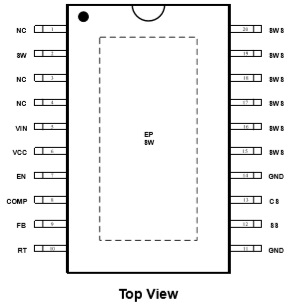

管腳排列及定義

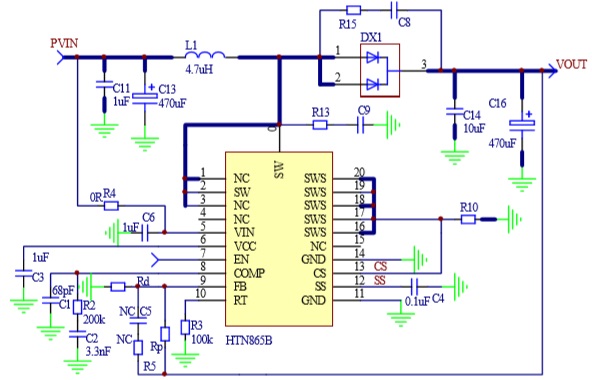

應用原理圖

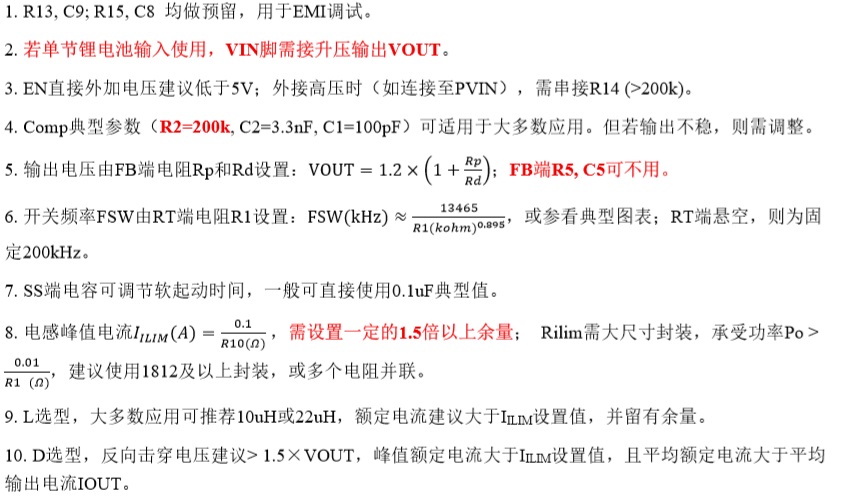

設計說明
