如果在漏極-源極間外加超出器件額定VDSS的電涌電壓，而且達到擊穿電壓V(BR)DSS （根據擊穿電流其值不同），并超出一定的能量后就發生破壞的現象。
在介質負載的開關運行斷開時產生的回掃電壓，或者由漏磁電感產生的尖峰電壓超出功率MOSFET的漏極額定耐壓并進入擊穿區而導致破壞的模式會引起雪崩破壞。

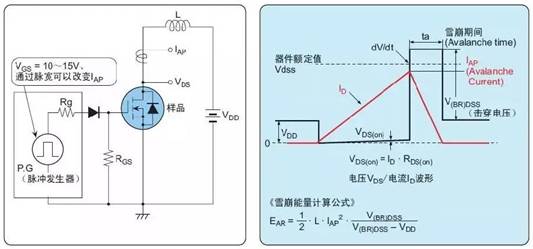

典型電路：
第二種：器件發熱損壞
由超出安全區域引起發熱而導致的。發熱的原因分為直流功率和瞬態功率兩種。
直流功率原因：外加直流功率而導致?lián)p耗引起的發熱。
通電阻RDS(on)損耗（高溫時RDS(on)增大，導致一定電流下，功耗增加）
由漏電流IDSS引起的損耗（和其他損耗相比極小）
瞬態功率原因：外加單觸發脈沖。
負載短路
開關損耗（接通、斷開）（與溫度和工作頻率相關）
內置二極管的trr損耗（上下橋臂短路損耗）（與溫度和工作頻率相關）
器件正常運行時不會發生負載短路而引起過電流，造成瞬時局部發熱而導致破壞。另外，由于熱量不相配或開關頻率太高使芯片不能正常散熱時，持續的發熱使溫度超出溝道溫度導致熱擊穿的破壞。

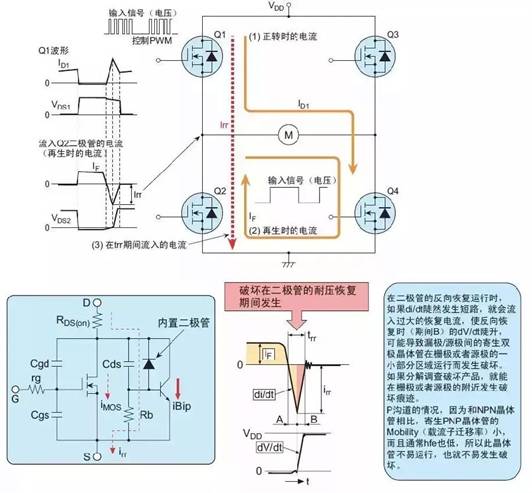

第三種：內置二極管破壞
在DS端間構成的寄生二極管運行時，由于在Flyback時功率MOSFET的寄生雙極晶體管運行，
導致此二極管破壞的模式。

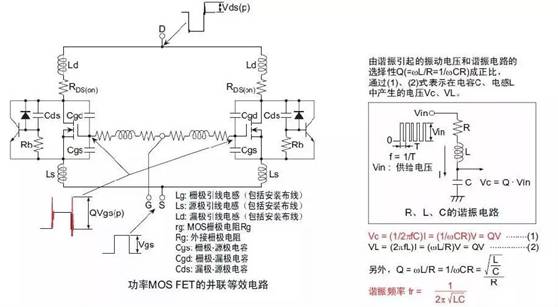

第四種：由寄生振蕩導致的破壞
此破壞方式在并聯時尤其容易發生。
在并聯功率MOSFET時未插入柵極電阻而直接連接時發生的柵極寄生振蕩。高頻率反復接通、斷開漏極—源極電壓時，在由柵極—漏極電容Cgd（Crss）和柵極引腳電感Lg形成的諧振電路上發生此寄生振蕩。當諧振條件（ωL=1/ωC）成立時，在柵極—源極間外加遠遠大于驅動電壓Vgs（Vin）的振動電壓，由于超出柵極—源極間額定電壓導致柵極破壞，或者接通、斷開漏極—源極間電壓時的振動電壓通過柵極—漏極電容Cgd和Vgs波形重疊導致正向反饋，因此可能會由于誤動作引起振蕩破壞。

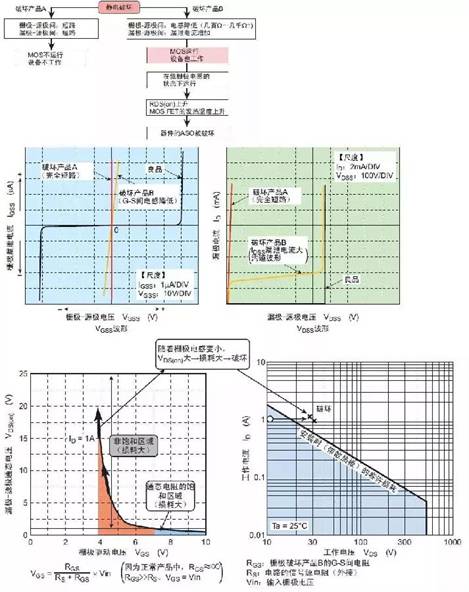

第五種：柵極電涌、靜電破壞
主要是在柵極和源極之間存在電壓浪涌和靜電而引起的破壞，即柵極過電壓破壞和由上電狀態中靜電在GS兩端（包括安裝和和測定設備的帶電）而導致的柵極破壞。
|
