引言
全球高速無刷電機行業正在經歷持續的增長和發展。根據市場調研，亞洲市場占據了全球高速無刷電機行業的首位，市場規模占比達47%，并且預計未來增長將主要集中在亞洲地區。特別是在我國，無刷電機技術已逐漸成熟，電機和驅動器的價格均已下探到可以廣泛應用的程度，也就拓展了無刷電機的使用場景。而控制芯片作為無刷電機系統中的關鍵組件，通過接收轉子位置的反饋信號，精確控制電機的電流和電壓，實現電機的高效運轉和精確控制。
目前直流無刷電機的控制主要分兩大類：方波控制（梯形波控制）與正弦波控制，這兩類控制方式的原理分別是什么呢？
（1）方波控制：通過霍爾傳感器獲得電機轉子的位置，然后根據轉子的位置在360°的電氣周期內，進行6次換向（每60°換向一次）。每個換向位置電機輸出特定方向的力，因此可以說方波控制的位置精度是電氣60°。由于在這種方式控制下，電機的相電流波形接近方波，所以稱為方波控制。
（2）正弦波控制：使用的是SVPWM波，輸出的是3相正弦波電壓，電機相電流為正弦波電流。可以認為在一個電氣周期內進行了多次的連續變化換向，無換相電流突變。顯然，正弦波控制相比方波控制，其轉矩波動較小，電流諧波少，控制起來感覺比較“細膩”。高集成度一直是集成電路設計行業不斷探索的目標。就電機驅動控制專用芯片而言，如果單顆芯片能集成更多的器件和功能，則其應用于具體下游產品時，可大大簡化外圍電路、減少外圍器件，更好地滿足終端應用需求，實現降本增效，提升整體方案的可靠性。深圳市永阜康科技有限公司致力于內置MOS+預驅+算法、全集成三相直流無刷電機驅動芯片的推廣，全系列產品系列外圍僅需幾個阻容，選型列表如下：
|
型號
|
電壓范圍
|
換相方式
|
傳感器
|
封裝
|
輸出相電流能力
|
|
ACM6753
|
5V-18V
|
180˚正弦
|
無感或單霍爾
|
QFN-24
|
3.2A
|
|
ACM6754
|
5V-28V
|
180˚正弦/方波
|
無感或單霍爾
|
QFN-24
|
4.8A
|
|
ACM6755
|
5V-28V
|
180˚正弦/方波
|
無感或單霍爾
|
QFN-28
|
4.8A
|
|
ACM6763（車規）
|
4.2V-32V
|
180˚正弦
|
無感或三霍爾
|
QFN-28
|
4.8A
|
ACM6753/ACM6754-ACM6755/ACM6763應用信息

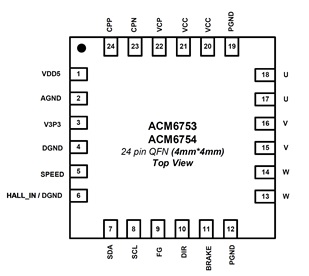

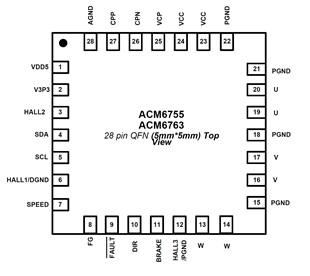

1、ACM6753/ACM6754-ACM6755/ACM6763腳位圖

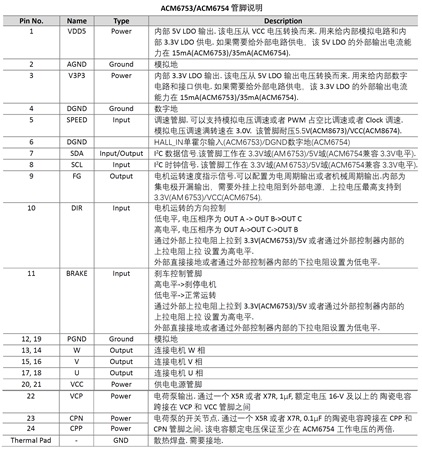

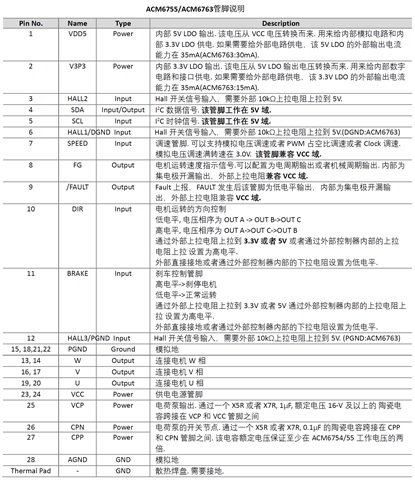

2、ACM6753/ACM6754-ACM6755/ACM6763管腳說明

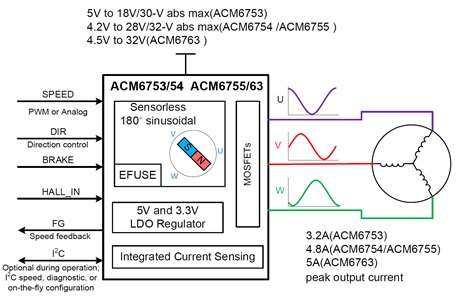

3、ACM6753/ACM6754-ACM6755/ACM6763 DEMO 應用示意圖

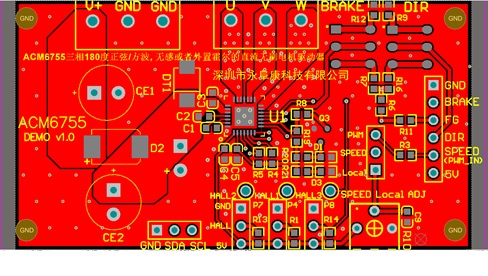

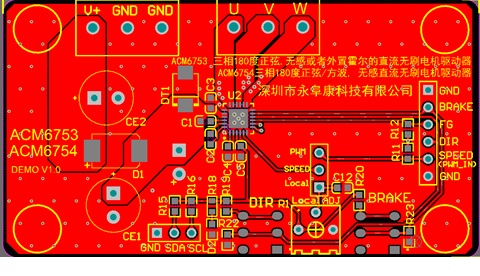

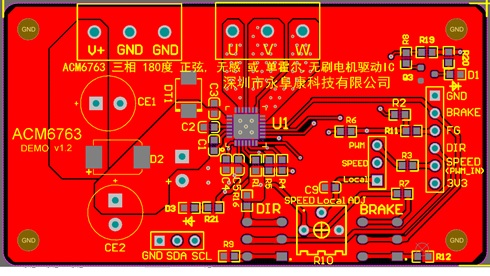

4、ACM6753/ACM6754-ACM6755/ACM6763 DEMO板PCB頂層設計圖

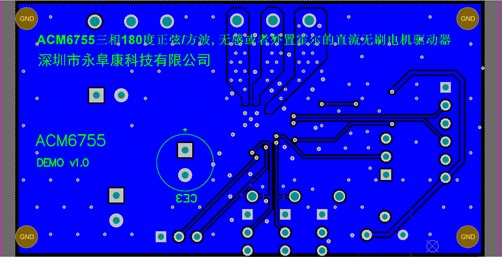

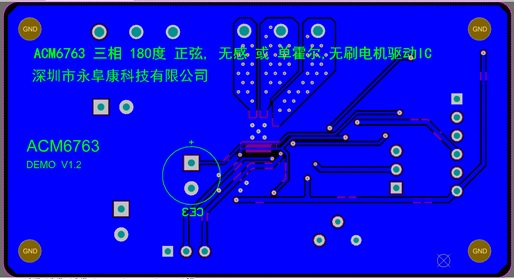

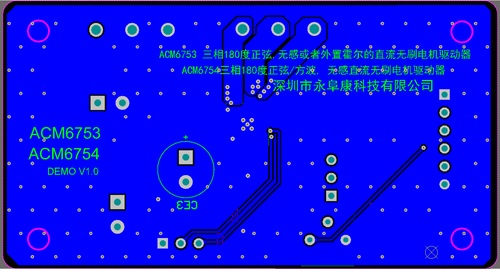

5、ACM6753/ACM6754-ACM6755/ACM6763 DEMO板PCB底層設計圖

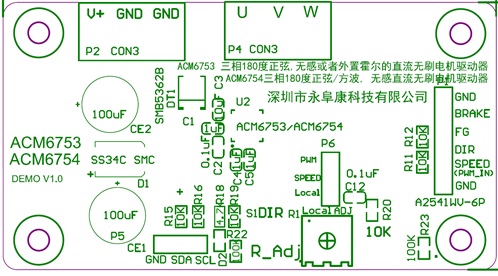

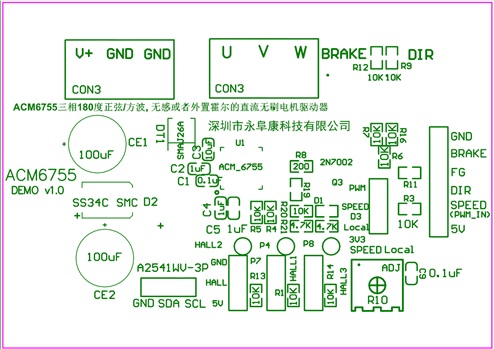

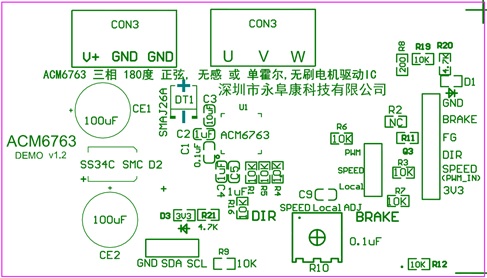

6、ACM6753/ACM6754-ACM6755/ACM6763 DEMO板貼片圖

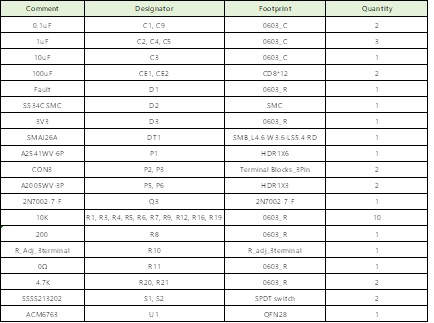

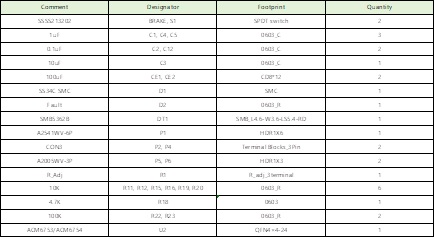

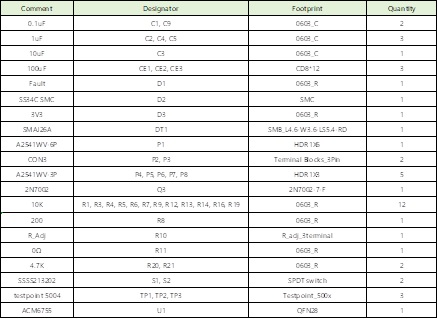

7、ACM6753/ACM6754-ACM6755/ACM6763 DEMO板物料清單

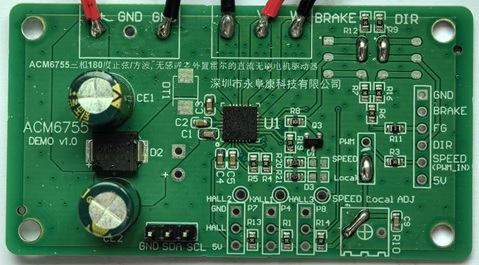

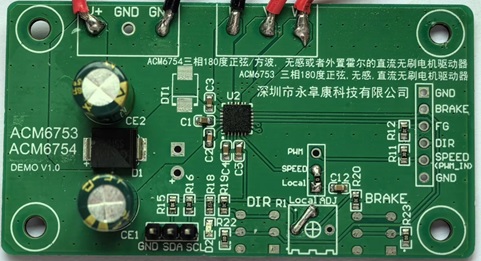

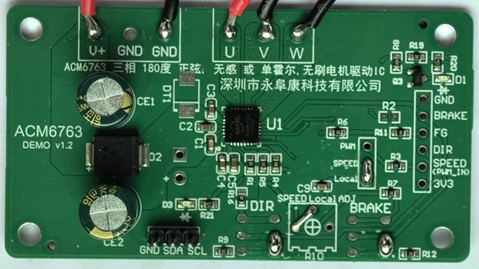

8、ACM6753/ACM6754-ACM6755/ACM6763 DEMO板實物圖
詳細的產品資料及銷售聯絡信息請參看：http://www.lbxn.com.cn/product_2106.htm |
