產品概述

ET8134是一款專門為高電源電壓轉換為低電壓供電而設計的大電流同步降壓變換器，能夠使4.5~38V的電源電壓轉換成0.923~12V的供電電壓。該器件經過優化，支持低等效串聯電阻(ESR)輸出電容器和超低ESR陶瓷電容器，無需外部補償元件，可以以最小的外部元件計數運行，并實現了低待機電流。

ET8134采用自適應恒時(ACOT)結構，具有快速的瞬態響應能力。為保持高效率，在輕載工作時，ET8134工作在PFM(脈沖調頻)模式下，隨著負載電流的增大，ET8134能夠從PFM無縫切換至PWM（脈沖寬度調制）模式，從而整個負載范圍內都能保持高效率。

ET8134能夠在4.5~38V電壓下工作，且具有輸入OVP，在電壓高達40V以上后可以自動關斷芯片以保護后級，此器件還具有軟啟動、逐周期限流、短路打嗝保護、過溫保護等保護機制，為整個系統提供了全方位的保護機制。

ET8134采用ESOP8封裝，該封裝具有良好的散熱性能。

產品特性

• 內部集成130mΩ和100mΩ內阻的N-Channel FET

• 采用ACOT控制模式，擁有較快的瞬態響應

• 輸入電壓范圍:4.5V to 38V

• 輸出電壓范圍:VFBTH to 12V

• 輸出持續電流為3A

• 開關頻率:600KHz

• FB電壓為0.923V

• 關機電流小于5uA

• 輕載下PFM工作模式

• 帶有預偏置電壓啟動

• 固定軟啟動時間1ms

• 逐周期限流保護

• 打嗝保護

• 非鎖存UVP和TSD保護

• 輸入OVP保護

• 封裝：ESOP8 6.0*4.9mm

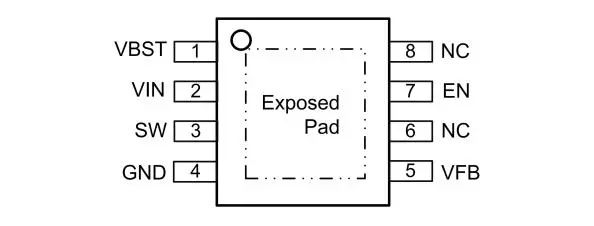

管腳定義

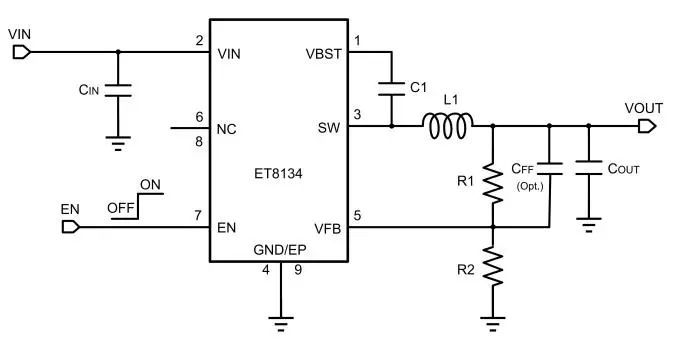

典型應用
