從一張設計圖紙到指尖觸手可及的精巧玩具,3D打印正在化身為創客空間與家庭中的全能助手。以全球約12億個家庭為基數計算,目前消費級3D打印機的整體滲透率尚不足1%,卻已展現出高達28.8%的年復合增長率。今年行業預估全球銷量有望沖擊千萬臺級別,這意味著3D打印正在從小眾愛好邁向規;占。
在需求爆發與制造能力成熟的雙重驅動下,3D打印已成為消費電子領域成長顯著的細分賽道之一。而在這場浪潮背后,真正決定用戶體驗與性能邊界的,是不斷迭代的硬件架構與核心控制能力。在此過程中,兆易創新多元3D打印方案,憑借GD32 MCU以及與模擬、存儲等多條產品線優勢組合,正成為驅動行業突破性能瓶頸的關鍵力量。
以高性能算法重塑控制架構
3D打印機的爆火并非一蹴而就,而是生態成熟、性能突破、價格下探與體驗優化共同作用的結果,例如:
• 使用門檻降低:成熟的社區平臺提供百萬級模型資源,用戶無需掌握復雜設計技能即可下載并直接打印。
• 打印時間縮短:主流設備的打印速度從最開始的50mm/s突破至1000mm/s,將等待時間從數小時縮短至分鐘級。
• 性價比提升:入門級產品降至1000美元以內,3D打印機已成為可入戶的家用設備。
在高速打印成為核心的背景下,電機轉速不斷提升的同時對震動抑制、噪音控制與溫升管理提出更高要求。整機系統對主控算力、接口資源與實時控制能力的需求明顯提高。
在這一背景下,傳統的MCU+多顆專用驅動IC的電機控制模式逐漸顯現出成本與靈活性方面的局限。多電機結構意味著多顆驅動芯片疊加,造成BOM成本上升,同時硬件架構固定,難以支持差異化功能擴展。因此,行業開始加速推廣高性能MCU + H橋電路的控制架構,通過整合驅動功能,以軟件算法替代部分專用硬件,實現控制能力的集中與系統結構的簡化。
兆易創新的GD32 MCU產品系列在這一過程中展現出非常高的匹配性,其產品覆蓋不同算力等級與接口資源需求,能夠適配從入門級到旗艦級機型的多樣化設計。
針對Cortex®-M33/M4檔位的產品,公司通過產品迭代實現性能升級,例如GD32F503系列承接GD32F303的市場定位,在保持豐富資源的同時提升性能。
在高性能領域,則通過GD32H77D/779系列作為GD32H737/757系列的升級,為高速、高精控制提供更充裕的算力空間。這種分層規劃,使客戶能夠在統一技術體系下完成產品升級。

基于GD32H7系列MCU的多軸步進電機方案
在具體方案層面,以GD32H737為代表的Cortex®-M7內核高性能MCU主頻可達600MHz,擁有豐富的定時器資源與多路ADC通道,ADC精度可達14bit,能夠同時驅動四軸甚至更多路步進電機。依托高性能MCU的算力優勢,兆易創新的方案可實現更高階的控制算法,提升高低速控制性能:
• 在高速表現上,最高實測可達到1000mm/s速度(2000rpm以上),20000mm/s(2)的加速度。
• 在低速表現上,可實現低速共振抑制功能,主動抑制步進電機諧波干擾轉矩產生的低速共振,降低低速運行的低頻共振噪音和振紋,提高模型表面打印質量。
此外,自研堵轉檢測算法可在歸零階段實現無物理限位開關定位,減少結構復雜度;自研的自適應降電流算法則在非運動軸靜止時降低驅動電流,有效控制溫升與功耗。多個算法模塊在同一MCU平臺內協同運行,使系統控制更加集中高效。
實測結果印證了該方案的優異表現。在小船模型快速打印測試中,包含加熱等待,總耗時15分鐘打印完成;在薄壁模型高速打印測試中,最大速度600mm/s,最大加速度達到11000mm/s(2);在50×50×50mm立方體模型打印測試中,最大速度500mm/s,最大加速度12000mm/s(2),打印精度±0.1mm。
總體而言,兆易創新的高性能MCU + H橋架構,不僅精準契合了3D打印智能化、多色化與高速化的趨勢,也在極致性能與成本控制之間找到了理想的平衡點。
從單一芯片到全棧解決方案
在這場3D打印的普及浪潮中,設備對硬件性能的要求正變得越來越苛刻,一臺性能出色的3D打印機不僅需要強大的主控算力,還需要大容量存儲、精準的模擬器件和傳感器的支撐。

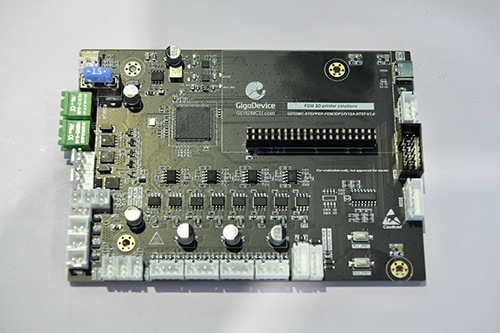

兆易創新的多產品線布局與3D打印需求深度契合。在產品原型機架構中,GD32 MCU承擔核心控制與驅動功能,配合SPI NOR/NAND Flash,為復雜系統運行及多傳感器融合提供高帶寬的數據支撐。GD30DR30系列的H橋為電機提供了澎湃動力,GD30AP系列運放為信號精確采集提供有力支持。
過去,兆易創新多以芯片供應商的身份參與產業鏈,而現在通過預集成自研電機算法與控制框架,開始向客戶輸出成熟的整體解決方案。這種轉變不僅顯著縮短客戶的開發周期,降低研發門檻,還實現了算法與硬件的一體化服務。
未來,隨著AI與多傳感器融合技術的演進,3D打印將向著更智能、更高速、更安靜的方向迭代。在這一趨勢下,擁有高算力平臺與核心算法能力的企業將占據技術主動權。兆易創新正憑借其綜合解決方案商的定位,在這一高成長賽道中構建起獨特的競爭優勢。 |
