概述
TP5000是一款開關降壓型單節錳鋰電池/磷酸鐵鋰電池充電管理芯片。其QFN16超小型封裝與簡單的外圍電路，使得TP5000非常適用于便攜式設備的大電流充電管理應用。同時，TP5000內置輸入過流、欠壓保護、芯片過溫保護、短路保護、電池溫度監控、電池反接保護。TP5000具有寬輸入電壓，對電池充電分為涓流預充、恒流、恒壓三個階段，涓流預充電電流、恒流充電電流都通過外部電阻調整，最大充電電流達2A。TP5000采用頻率800kHz的開關工作模式使它可以使用較小的外圍器件，并在大電流充電中仍保持較小的發熱量。TP5000內置功率PMOSFET、防倒灌電路，所以無需防倒灌肖特基二極管等外圍保護。TP5000的恒流功能，也可以用在2串鋰電池或4串干電池輸入，恒流驅動0.5-7W白光LED。

特性
單節4.2V錳鋰或3.6V磷酸鐵鋰電池充電 ；
內置功率MOSFET,開關型工作模式， 器件發熱少，外圍簡單 ；
 可編程充電電流，0.1A--2A ；
 可編程預充電電流，10%--100% ；
 無需外接防倒灌肖特基二極管 ；
 寬工作電壓，最大達到9V  ；
 兩路LED充電狀態指示  ；
 芯片溫度保護，過流保護，欠壓保護 ；
電池溫度保護、電池反接停機、短路保護 ；
 開關頻率800KHz，可用電感2.2uH-10uH ；
 自動再充電功能 ；
 小于1％的充電電壓控制精度  ；
 涓流、恒流、恒壓三段充電，保護電池 ；

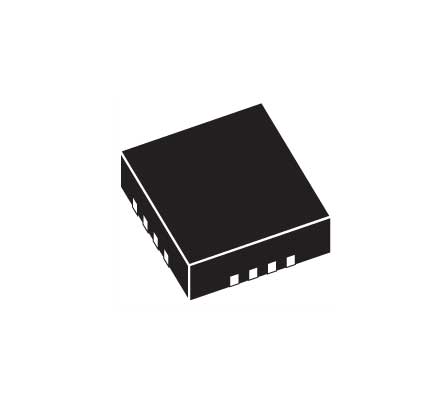

 采用QFN16 4mm*4mm 超小型封裝 ；

絕對最大額定值
輸入電源電壓（VIN）：10V
BAT：-4.2V～9V
BAT短路持續時間：連續
最大結溫：145℃
工作環境溫度范圍：-40℃～85℃
貯存溫度范圍：-65℃～125℃
引腳溫度（焊接時間10秒）：260℃

應用
  便攜式設備、各種充電器
 智能手機、PDA、移動蜂窩電話
 MP4、MP5播放器、平板電腦
 礦燈
 電動工具
 白光LED驅動

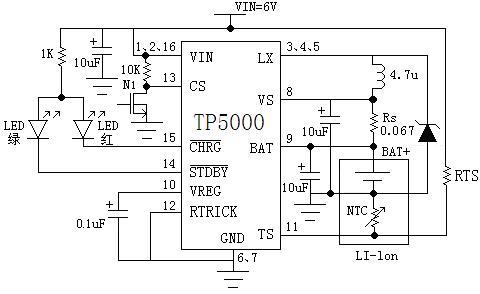

典型應用
