概述
HT8513是一款內置自適應同步升壓的單聲道D類音頻功率放大器，由鋰電池供電時， THD+N<1%、20-20kHz全頻段信號條件下，能 連續輸出3W功率（4Ω負載）, THD+N=10%、 1kHz信號下，能連續輸出6.5W功率（2Ω負載）； 另外，其還支持AB類模式。
HT8513內置的同步升壓，提供6.2V輸出電壓給功放。其小音樂信號時不升壓，僅當功率較大時，才升壓給D類功放，其可大幅提高系統效 率，延長電池續航時間。
HT8513的最大特點是防削頂失真（ACF）輸出 控制功能，可檢測并抑制由于輸入音樂、語音 信號幅度過大所引起的輸出信號削頂失真（破 音），也能自適應地防止在BOOST升壓電壓下降所造成的輸出削頂，顯著提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損 壞。
HT8513具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻功放模式。
HT8513內部集成免濾波器數字調制技術，能夠直接驅動揚聲器，并最大程度減小脈沖輸出信號的失真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。 此外，HT8513集成了輸出端過流保護、片內過溫保護等功能。
特性
・防削頂失真功能(防破音, Anti-Clipping Function, ACF)
・免濾波器數字調制，直接驅動揚聲器
・輸出功率
3W (VBAT=3.3V, RL=4Ω, THD+N<1%, 20-20kHz full band)
6.5W (VBAT=4.2V, RL=2Ω, THD+N=10%, f=1kHz)
・效率:
83% (VBAT = 4.2V, f = 1kHz, Load = 4ohm+22uH, Po = 0.6W)
79% (VBAT = 4.2V, f = 1kHz, Load = 4ohm+22uH, Po = 4W)
・VBAT供電范圍：2.7V至5.5V
・高效自適應同步升壓功能 -延長電池播放時間 -可調節最大限流值，有效防止電池拉死
・AB/D類可切換
・保護功能:過流/過熱/欠壓異常保護功能
・無鉛封裝，SSOP10L-PP
應用
・藍牙/ Wi-Fi音箱 ・便攜式音箱 ・智能音箱 ・智能家居

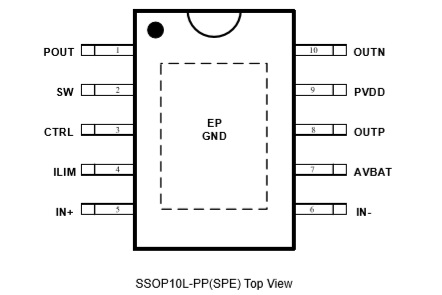

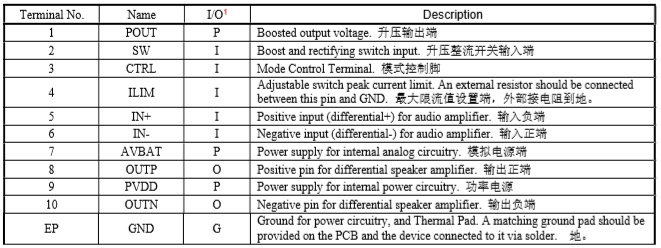

管腳排列及定義
典型應用圖
