當前位置：首頁->產品展示->音量控制IC->CS3Q01(8段EQ可調、音量控制、動態范圍控制DRC、DSP音效處理IC） |
|
|
| 產品名稱： |
CS3Q01(8段EQ可調、音量控制、動態范圍控制DRC、DSP音效處理IC） |
| 封裝形式： |
TSSOP-24 |
| 兼容型號： |
|
| 產品功能： |
CS3Q01是一款支持I2S輸入的數字音頻處理電路，內部集成了數字信號處理器，可以實現強大的音頻、音效功能。 |
產品規格書下載： CS3Q01.pdf |
|
| 在線客服： |
|
|
| 申請樣品： |
 申請樣品 |
|
| |
| |
 |
詳細介紹 |
 |
|
 |
概述
CS3Q01 是一款支持 I2S 輸入的數字音頻處理電路，內部集成了數字信號處理器，可以實現強大的音頻、音效功能。串行輸入接口支持包括 16bit、20bit、24bit 字長，采樣率 8kHz~48kHz 的所有常規的 I2S 格式數字音頻信號。此外 CS3Q01 作為一個 I2C 從設備支持 I2C 總線控制，可以靈活配置各項功能參數和輸出模式（另附說明）。
CS3Q01 具備 4 通道 PWM 輸出可以驅動 PWM 輸入功放電路，也可以濾波后驅動耳機或者模擬輸入功放，其特點如下：
音頻輸入
I2S 接口
支持 16bit、20bit、24bit 字長數據
支持 8kHz~48kHz 采樣頻率
工作電壓（單電源）
數字及模擬電源 3.3V
控制接口
I2C 接口
數字音頻處理能力
采樣率自動偵測、濾波器參數自動適配
可編程 8 個頻段均衡器（EQ），用以優化音頻性能
獨立通道音量控制功能，音量調節范圍：-96dB~+24dB
獨立通道靜音控制功能
動態范圍控制（DRC）功能，可以用來實現功率限制、改善聽覺效果、保護喇叭
直流濾除器
去加重濾波器
獨特的頻譜再分布算法，可以還原超越喇叭極限的低音
優化的噪聲抑制算法實現了超高的信噪比
其他特性
優化的 Click & Pop 噪聲抑制能力
支持 2.0 聲道、2.1 聲道、1.0 聲道三種輸出模式
內置鎖相環
應用范圍
電視
高級音響系統、Sound Bar
帶 I2S 接口或 HDMI 接口的音響設備、便攜設備、藍牙設備
封裝形式：TSSOP24

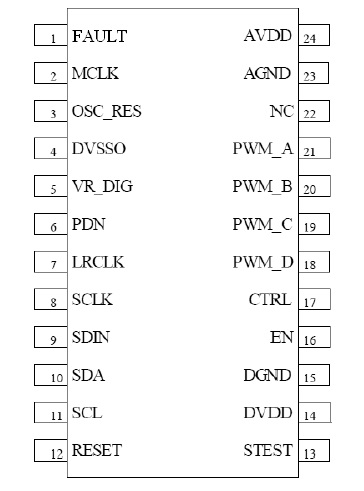

引腳排列圖

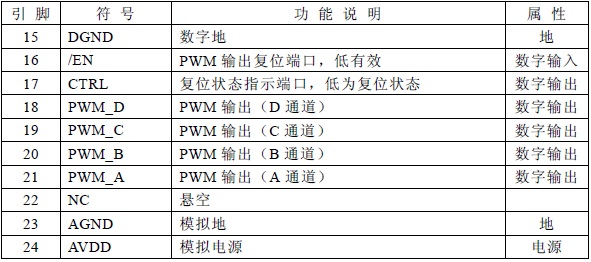

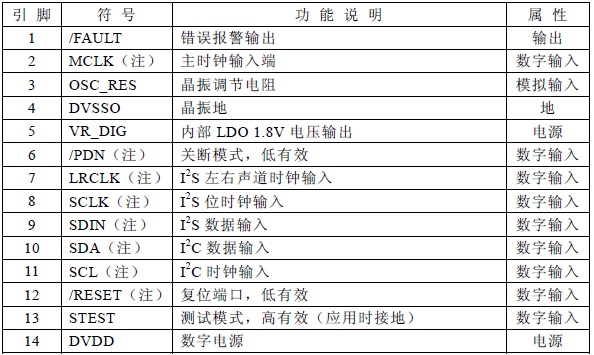

引腳說明

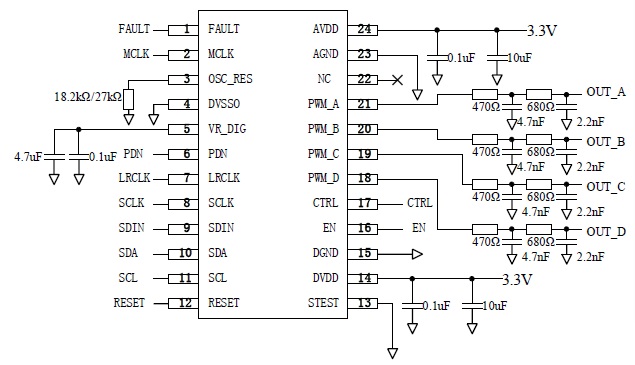

典型應用線路
|
|
| |
|
|
| |
| |
|
