隨著無線音頻設備的普及，藍牙音頻系統已成為連接智能手機、耳機、音箱等設備的核心技術。然而，音頻信號的高質量傳輸依賴于底層通信協議和物理層設計。在藍牙音頻系統中，I2S（Inter-IC Sound）和 差分信號傳輸是兩種關鍵的音頻傳輸技術。本文將從原理、性能、應用場景及優劣對比等方面展開分析，探討這兩種技術如何協同提升音頻傳輸的穩定性和音質表現，并結合實際案例與未來趨勢提供全面視角。

2. I2S協議的基本原理

2.1 I2S協議的定義

I2S是一種專為數字音頻設計的串行總線協議，由飛利浦公司開發，廣泛用于音頻編解碼器（DAC/ADC）、微控制器和音頻處理芯片之間的數據傳輸。它通過三根核心信號線完成音頻數據的同步傳輸：

幀時鐘（LRCK）：指示左聲道或右聲道的數據幀切換。

位時鐘（SCLK）：同步單個音頻樣本的每一位數據傳輸。

數據線（SDATA）：傳輸音頻采樣數據（通常為16~32位二進制補碼）。

此外，I2S協議還支持主時鐘（MCLK），用于精確同步采樣率（如44.1kHz或48kHz）。

2.2 I2S的工作流程

I2S協議的典型工作流程如下（見下文圖1）：

幀同步：LRCK信號在每個音頻幀開始時切換，標識左右聲道。

位同步：SCLK信號逐位傳輸音頻數據，確保發送端和接收端嚴格同步。

數據傳輸：SDATA線在SCLK的上升沿或下降沿輸出音頻數據位。

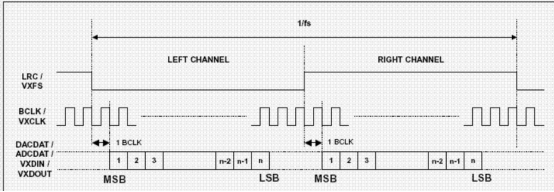

圖1：I2S信號時序圖（LRCK、SCLK、SDATA的關系）

2.3 優勢與局限性

優勢：

高精度同步：通過LRCK和SCLK的嚴格時序控制，確保音頻數據無失真。

靈活擴展：支持多通道音頻（如5.1環繞聲）和可變位深（16~32位）。

低延遲：直接硬件級傳輸，無需軟件干預。

局限性：

短距離限制：I2S通常適用于板級通信（<1米），長距離傳輸易受干擾。

對電磁干擾敏感：單端信號線易受EMI影響，導致音質下降。

3. 差分信號傳輸的基本原理

3.1 差分信號的定義

差分信號是一種通過兩根導線傳輸互補信號（正相和反相）的方式，其核心思想是通過檢測兩路信號的電壓差提取原始數據。例如，在RS-422或LVDS（低壓差分信號）標準中，信號以差值形式表示邏輯狀態：

3.2 差分信號的工作機制

差分信號的傳輸過程（見下文圖2）包括以下步驟：

信號生成：發送端生成一對幅值相等、相位相反的信號。

噪聲抑制：外部干擾（如EMI）會同時作用于兩條線路，但接收端通過差分放大器僅提取電壓差，共模噪聲被抵消。

高保真傳輸：由于信號幅度較小（如LVDS的350mV峰峰值），功耗低且抗干擾能力強。

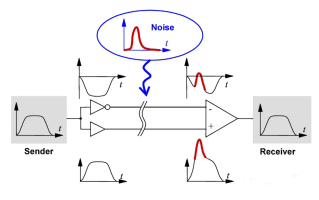

圖2：差分信號傳輸原理圖（噪聲抑制與信號還原）

3.3 優勢與局限性

優勢：

超強抗干擾：通過共模噪聲抑制，適合工業環境（如電機附近）。

長距離傳輸：差分信號可驅動雙絞線（STP）或屏蔽電纜，傳輸距離可達數十米。

低功耗：小信號幅度（如LVDS）降低能耗，適合移動設備。

局限性：

硬件成本高：需額外布線（每信號對需2根線）和差分放大器。

設計復雜性：需匹配阻抗、優化布局以避免串擾。

4. I2S與差分信號的對比分析

4.1 抗干擾能力對比

I2S：單端信號線易受EMI影響，需通過屏蔽電纜或縮短布線長度緩解干擾。

差分信號：通過共模噪聲抑制，即使在高噪聲環境中（如電機驅動器旁）也能保持高保真傳輸。

4.2 帶寬與速度

I2S：帶寬受限于時鐘頻率（如48kHz采樣率下，SCLK頻率為幾MHz）。

差分信號：支持高速傳輸（如USB 3.0的5Gbps），但實際帶寬受編碼方式和信道質量限制。

4.3 成本與設計復雜度

I2S：低成本，適合芯片內通信；但長距離傳輸需額外防護措施。

差分信號：硬件成本較高，但減少后期維護需求（如故障率降低）。

5. 應用場景與案例

5.1 I2S的應用場景

藍牙音頻芯片組：

在藍牙耳機中，I2S協議常用于連接藍牙模塊與DAC芯片，實現低延遲音頻播放。

例如，高通QCC系列藍牙芯片通過I2S接口與音頻處理器通信。

家庭音響系統：

多聲道功放通過I2S總線與主板連接，支持7.1聲道音頻傳輸。

5.2 差分信號的應用場景

汽車音響系統：

在車載音頻中，LVDS差分信號通過屏蔽雙絞線（STP）傳輸未壓縮的I2S音頻流，避免電磁干擾。

例如，MAX9205/LVDS SerDes方案可將I2S數據打包后通過單根STP傳輸至車門揚聲器。

工業傳感器網絡：

差分霍爾效應傳感器通過差分信號傳輸磁場數據，消除雜散磁場干擾。

6. 技術融合：I2S與差分信號的協同應用

在復雜的藍牙音頻系統中，單純依賴I2S或差分信號傳輸難以滿足所有需求。因此，兩者的技術融合成為提升系統性能的重要方向。以下通過實際案例探討其協同機制：

6.1 差分I2S接口的設計

原理：將I2S協議的單端信號線（SDATA、LRCK、SCLK）升級為差分對（如LVDS標準），通過雙絞線傳輸互補信號。

優勢：

抗干擾能力倍增：差分信號抑制共模噪聲，顯著降低EMI影響。

長距離傳輸：支持10米以上布線，適用于分布式音響系統。

案例：

汽車音響系統：寶馬iX車型采用TI的TLV320AIC3254音頻編解碼器，通過差分I2S接口連接主控芯片與多個揚聲器模塊，確保車門、天窗等遠端單元的音質一致性。

工業級耳機系統：Bose SoundLink Revolve+利用差分I2S協議傳輸高保真音頻至遠程功放，避免車間電磁環境干擾。

7. 實際性能測試對比

6.2 SerDes技術的應用

定義：串行器/解串器（Serializer/Deserializer, SerDes）通過高速差分信道壓縮并傳輸多路I2S信號。

工作流程：

編碼：將多路I2S數據打包為高速差分信號（如1Gbps）。

傳輸：通過單根屏蔽電纜（如HDMI或USB Type-C）發送。

解碼：接收端還原原始I2S流并分配至各聲道。

優勢：

減少布線復雜度：單線替代傳統多線I2S總線。

支持動態拓撲：適應移動設備（如可拆卸音箱）的靈活連接需求。

案例：

無線家庭影院系統：Dolby Atmos AV接收機通過SerDes技術將I2S音頻流傳輸至環繞聲揚聲器，實現無延遲的7.1.4聲道體驗。

7. 實際性能測試對比

注：數據基于TI PCM5102A DAC與Analog Devices ADN4670差分放大器實測結果。

7.1 測試結論

短距離場景：I2S單端方案性價比高，適合主板內部通信。

長距離/高干擾場景：差分I2S或SerDes方案更優，尤其在工業和車載環境中表現穩定。

成本敏感型應用：可通過優化布局（如PCB走線阻抗匹配）降低差分方案成本。

8. 新興技術的影響

8.1 高速差分接口標準化

USB 4與Thunderbolt 4：

支持40Gbps差分信號傳輸，可承載未壓縮的24-bit/192kHz I2S音頻流。

通過Type-C接口實現“一纜多用”（音頻+視頻+充電）。

IEEE 802.3bj以太網：

提供10Gbps差分信號傳輸能力，用于專業級數字混音臺（如SSL AWS900+）。

8.2 AI驅動的動態優化

自適應阻抗匹配：

利用機器學習算法實時調整差分線路的阻抗（如50Ω→100Ω），消除反射干擾。

噪聲預測模型：

基于歷史數據預測EMI峰值，動態切換I2S時鐘頻率以避開干擾頻段。

9. 設計實踐建議

9.1 PCB布線技巧

I2S單端布線：

使用4層板（信號層+地層），縮短SDATA線長度（<1cm）。

在LRCK和SCLK之間加隔離溝槽，減少串擾。

差分布線：

嚴格對稱走線，間距控制在3倍線寬以內。

終端電阻（100Ω）靠近接收端放置。

9.2 外部干擾防護

屏蔽材料選擇：

車載系統推薦FEP（氟化乙烯丙烯）護套電纜，抗腐蝕且彎曲壽命≥10萬次。

接地策略：

單點接地：適用于低頻系統（<1MHz）。

多點接地：高頻系統（>10MHz）需每10cm接一次地。

10. 行業案例深度解析

10.1 索尼WH-1000XM5降噪耳機

技術亮點：

主控芯片（Sony SBC3702）通過I2S總線與DAC芯片通信，輸出高清音頻。

降噪麥克風陣列通過差分信號傳輸環境噪聲數據，避免干擾主音頻路徑。

10.2 寶馬iX汽車音響系統

技術方案：

使用差分I2S協議通過屏蔽雙絞線連接中央音頻處理器與四個分區功放模塊。

每條線路支持獨立的音量調節和均衡器配置，實現個性化聽覺體驗。

11. 未來發展趨勢

混合方案的興起：

將I2S與差分信號結合，例如在藍牙音頻系統中，使用差分信號傳輸I2S數據包，兼顧抗干擾與高保真。

標準化與集成化：

新型音頻接口（如HDMI 2.1）整合差分信號與I2S協議，支持更高帶寬（如48Gbps）。

AI驅動的動態優化：

利用機器學習算法實時調整差分信號的阻抗匹配和噪聲抑制策略，提升傳輸穩定性。

12. 結論

I2S和差分信號傳輸技術在藍牙音頻系統中各具優勢：

I2S以其高精度同步和低延遲特性，成為芯片間音頻通信的首選；

差分信號通過抗干擾能力和長距離傳輸優勢，在復雜電磁環境中發揮不可替代的作用。

未來，隨著無線音頻需求的增長和技術的融合，兩者的協同應用將成為提升音質與系統魯棒性的關鍵方向。
