概述

HT8310是一款內置電荷泵自適應升壓模塊的D 類音頻功率放大器。VBAT=4.2V下，10% THD+N， 向4Ω負載條件下能連續輸出5.2W功率;自適應升壓 檢測，有效改善小功率下播放時間。HT8310內部固 定28dB增益，有效減少外圍元器件數量。

HT8310的最大特點是防削頂失真（ACF）輸出 控制功能，可檢測并抑制由于輸入音樂、語音信號幅 度過大所引起的輸出信號削頂失真（破音），也能自 適應地防止在升壓電壓下降所造成的輸出削頂，顯著 提高音質，創造非常舒適的聽音享受，并保護揚聲器免受過載損壞。同時芯片具有ACF-Off 模式。

HT8310具有AB類和D類的自由切換功能，在受到D類功放EMI干擾困擾時，可隨時切換至AB類音頻 功放模式。

HT8310內部集成免濾波器數字調制技術，能夠 直接驅動揚聲器，并最大程度減小脈沖輸出信號的失 真和噪音。輸出無需濾波網絡，極少的外部元器件節省了系統空間和成本，是便攜式應用的理想選擇。

此外，HT8310內置的關斷功能使待機電流最小 化，還集成了輸出端過流保護、片內過溫保護和電源欠壓異常保護等功能。

特點

4種防削頂失真功能(防破音, Anti-Clipping

Function, ACF)

免濾波器數字調制，直接驅動揚聲器

自適應電荷泵升壓功能

內部固定28dB增益

輸出功率

5.2W (VBAT=4.2V, RL=4Ω, THD+N=10%)

4.0W (VBAT=3.7V, RL=4Ω, THD+N=10%)

3.0W (VBAT=3.3V, RL=4Ω, THD+N=10%)

效率

84% (VBAT=3.7V, RL=4Ω, 0.4W)

75% (VBAT=3.7V, RL=4Ω, 2W)

電源

-升壓輸入VBAT：2.7V至5.5V

-升壓輸出CPOUT：6.4V

靜態工作電流：3mA

關斷電流：<1uA

AB/D類可切換

保護功能:過流/過熱/欠壓異常保護功能

無鉛封裝，  SOP16L-PP,QFN16L-PP

應用

・藍牙音箱                              ・便攜式音箱

・2.1聲道小音箱                     ・擴音器

・iphone/ipod/ipod docking     ・MP4, 導航儀

・平板電腦，筆記本電腦        ・智能手機

・小尺寸LCD電視/監視器      ・便攜式游戲機

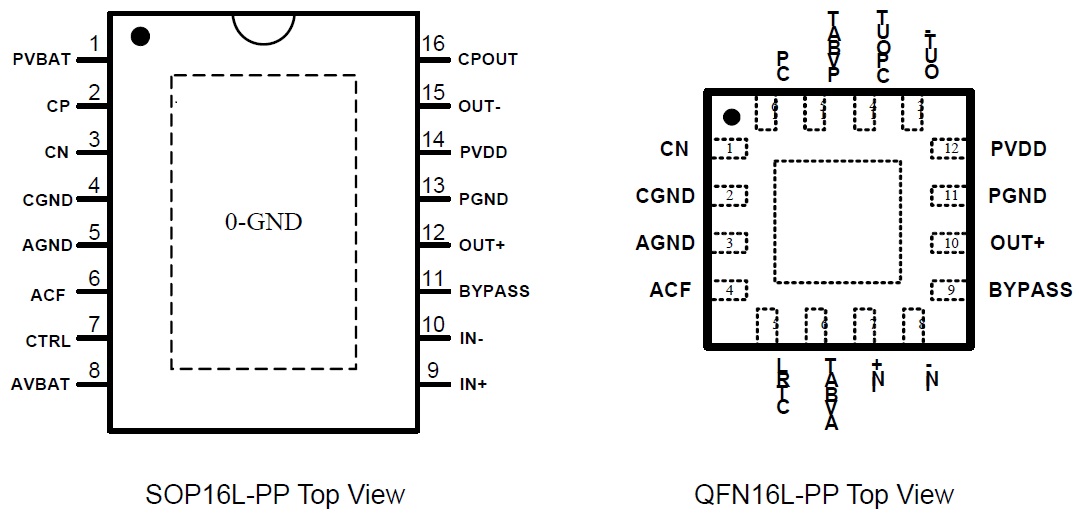

管腳排列圖

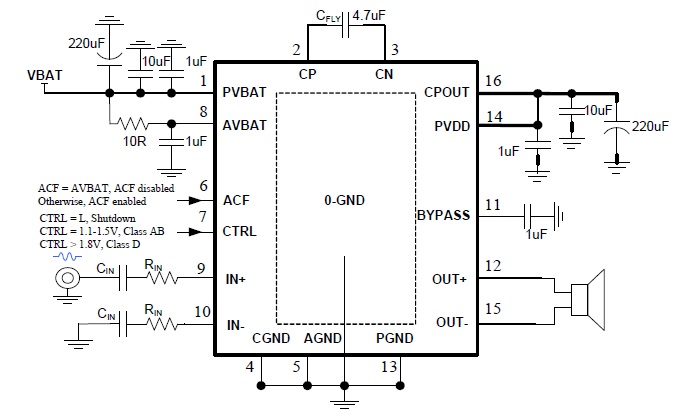

典型應用圖
